Introducció
Quan es tracta de transmetre potència i senyals en equips rotatius,anelles lliscantssovint són la solució més fiable. Però si busqueu anelles antilliscants per al vostre projecte, potser us preguntareu: hauria de triar un anell antideslizant estàndard o invertir en un disseny personalitzat?
Com a fabricant d'anells lliscants amb gairebé 30 anys d'experiència, ByTune ha ajudat milers de clients a fer aquesta elecció, des d'empreses d'automatització fins a fabricants d'equips mèdics i d'energia eòlica. Us expliquem les principals consideracions perquè pugueu triar la correcta.

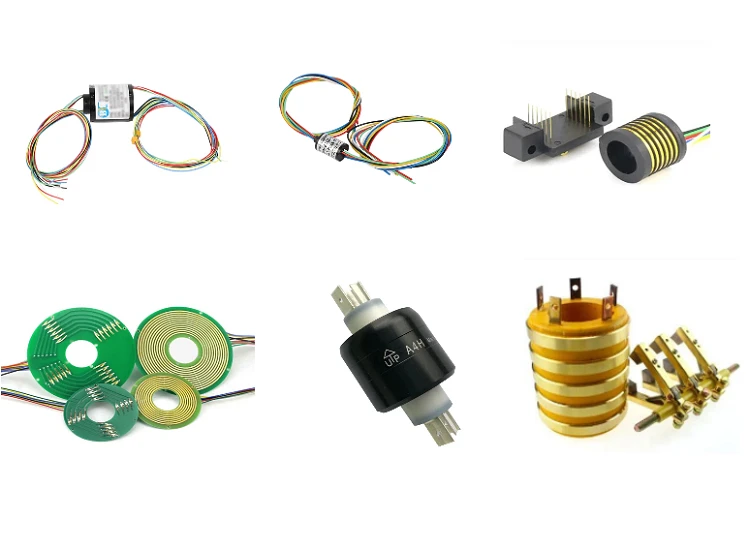

Què són els anells antilliscants estàndard?
Els anells antilliscants estàndard són models-fabricats amb especificacions comunes. Estan dissenyats per a un ús-general, com ara màquines d'embalatge, taules rotatives, bobines de cable i sistemes de càmeres. Els avantatges dels anells antilliscants estàndard inclouen:
• Rentable-per a aplicacions habituals
• Disponible en estoc per a un curt termini de lliurament
• Dissenys provats provats en diferents indústries
Què són els anells personalitzats?
Els anells lliscants personalitzats estan dissenyats des de zero per adaptar-se als vostres requisits tècnics exactes. Sempre són l'opció correcta quan el vostre sistema inclou nivells de potència únics, diversos tipus de senyal o entorns de treball durs. Els avantatges d'escollir anells antilliscants personalitzats són:
• Nombre flexible de circuits, des d'un sol canal fins a centenars.
• Transmissió mixta de potència, Ethernet, USB, vídeo, RS232/422/485, CANbus, CC-Link, DeviceNet i molt més.
• Capacitat de manejar corrent extrema o alta velocitat.
• Funcionament fiable en entorns durs amb major segellat, resistència a la corrosió i un ampli rang de temperatures.
• Opcions per a forats grans (com ara 500 mm) o mini dissenys molt compactes.
Anells antilliscants estàndard i personalitzats: una comparació ràpida
|
Característica |
Anells antilliscants estàndard |
Anells personalitzats |
|
Cost |
Abaix |
Més alt (depèn del disseny) |
|
Temps d'execució |
Ràpid, disponible en estoc |
Més llarg (disseny + fabricació) |
|
Flexibilitat |
Especificacions limitades |
Totalment adaptat a les vostres necessitats |
|
Aplicacions |
Automatització general, packaging, comunicació |
Robòtica, aerogeneradors, defensa, marina, medicina, indústria pesada |
|
Suport a l'enginyeria |
Mínim,-del-prestatatge |
Suport complet de disseny dels nostres enginyers |
Com decidir quin necessiteu?
Escollir entre un anell antideslizant estàndard i un anell antilliscant personalitzat sovint requereix que tingueu en compte el rendiment, el cost i el temps de lliurament de l'anell antideslizant. Per ajudar-vos a decidir, aquí teniu algunes consideracions-reals:
1. Complexitat de l'aplicació:Si necessiteu transmetre només potència i uns quants senyals a velocitat moderada, normalment n'hi ha prou amb un anell lliscant estàndard. Però per als sistemes que requereixen velocitats de dades més altes (Gigabit Ethernet, vídeo HD) o línies combinades de potència + senyal + fluid (p. ex., escàners TC mèdics, aerogeneradors, robòtica), necessitareu un anell lliscant personalitzat.
2. Requisits actuals i de velocitat:Si el vostre projecte requereix una capacitat actual de fins a 300 A o una velocitat de 10.000 rpm (comú en radars de defensa o equips de prova), us suggerim que trieu el disseny personalitzat.
3. Condicions ambientals:Els anells antilliscants estàndard IP54 solen ser suficients per a equips d'interior. Mentre que per a maquinària pesada a alta mar, marina o exterior, és possible que necessiteu un segellat IP68 per resistir la corrosió i amplis rangs de temperatura.
4. Pressupost i calendari:Els anells lliscants personalitzats són més flexibles pel que fa al corrent, la velocitat, el tipus de senyal o l'entorn, però requereixen un disseny d'enginyeria i un prototipat, que pot trigar entre 3 i 6 setmanes. Quan les vostres necessitats s'ajusten als rangs habituals i valoreu la velocitat + el cost, opteu per anelles antideslizants estàndard.

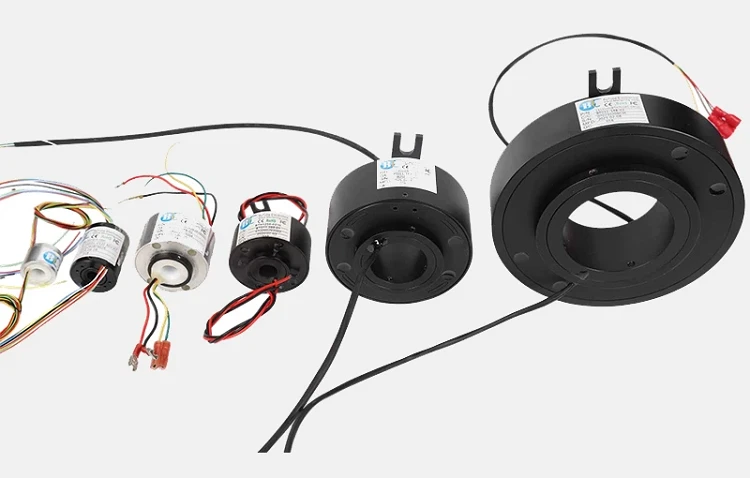

ByTune: el vostre soci per a solucions d'anells antideslizants a mida
ByTune s'especialitza a oferir anells antilliscants estàndard, així com solucions personalitzades d'anells colectors adaptades a aplicacions industrials complexes. Les nostres capacitats cobreixen:
• Corrent: des de 2mA fins a 300A
• Circuits: d'1 a 150 canals
• Velocitat: 300 a 10.000 rpm
• Forat passant: 3 mm a 500 mm
• Temperatura de funcionament: –40 graus a +300 graus
• Protecció: IP54 a IP68 amb soroll elèctric inferior o igual a 7 mΩ
També oferim:
• Segellat IP68 per a resistents a la pols, a l'aigua i a la corrosió-en entorns marins i exteriors.
• Dissenys compactes o de gran-diàmetre per adaptar-se als requisits del vostre sistema.
• Múltiples opcions de senyal: Gigabit Ethernet, USB 2.0/3.0, RS232/422/485, CANbus, CC-Link, DeviceNet, HD-SDI, vídeo i senyals d'alta-freqüència.
• Canals híbrids que combinen transmissió elèctrica + pneumàtica/fluid.
Amb dues dècades d'experiència, el nostre equip d'enginyeria s'associa amb vosaltres des del concepte fins a la producció, assegurant-vos que el vostre anell antideslizant sigui fiable, precís i amb una llarga vida útil.
Descobriu més sobre la nostra personalització
Estoigs personalitzats amb anelles antideslizants
Gran anell lliscant separat per a bobina de cable
• Escombretes i rotor separats
• Alta potència de càrrega

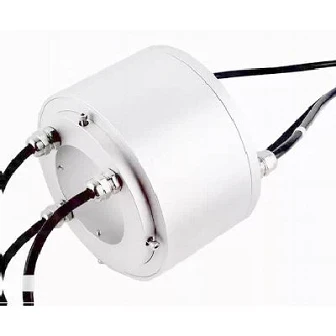

Anell antilliscant a prova d'aigua a través del forat
•1000Base-T, IP 65, IP66, IP68 opcional
•Per a equipament marítim, maquinària agrícola, etc...
Senyal USB3.0 a través d'anells lliscants
•Baix soroll, sense interferències
•Per a pantalles publicitàries, plataformes de mesura rotativa, etc...
Anell lliscant de càpsula per al sistema aeroespacial
•Llarga vida útil, baix soroll, senyal sensible
•Per a sistemes d'alineació robòtica, plataformes de càmeres, etc...
Preguntes freqüents
P: Els anells lliscants personalitzats sempre són millors que els estàndards?
A: No necessàriament. Si els requisits del vostre projecte es troben dins dels rangs habituals, un anell lliscant estàndard estalvia temps i costos. Però els anells lliscants personalitzats són necessaris quan les especificacions van més enllà dels dissenys estàndard.
P: Quant de temps triga a rebre un anell personalitzat?
R: El temps de lliurament varia segons la complexitat, però normalment és de 3 a 6 setmanes. Els models estàndard sovint es poden enviar en pocs dies.
P: Quina és la diferència de cost entre els anells antilliscants estàndard i personalitzats?
R: Els anells antilliscants estàndard són més assequibles a causa de la producció en massa. Els anells lliscants personalitzats costen més a causa del disseny d'enginyeria i dels materials únics, però ofereixen una transferència més estable i fiable, amb costos de temps d'inactivitat reduïts.
P: Els anells lliscants poden transmetre energia elèctrica i fluids?
A: Sí. ByTune ofereix anelles híbrides que combinen circuits elèctrics amb canals pneumàtics o hidràulics.
Conclusió
Els anells antilliscants estàndard i els models personalitzats tenen diferents especificacions i característiques. El primer és adequat per a aplicacions-de propòsit general-de costos sensibles, i el segon té un millor rendiment en projectes exigents o de missió-crítica. La selecció depèn dels factors dels requisits del vostre projecte.
Encara no esteu segur de quin anell antilliscant s'adapta a la vostra aplicació?
A lesByTune, us ajudem a prendre la decisió correcta oferint tant models de--prestats com solucions totalment personalitzades.Parleu amb els enginyers de ByTune avui, avaluarem els vostres requisits, us recomanarem la millor solució, amb un pressupost gratuït.
